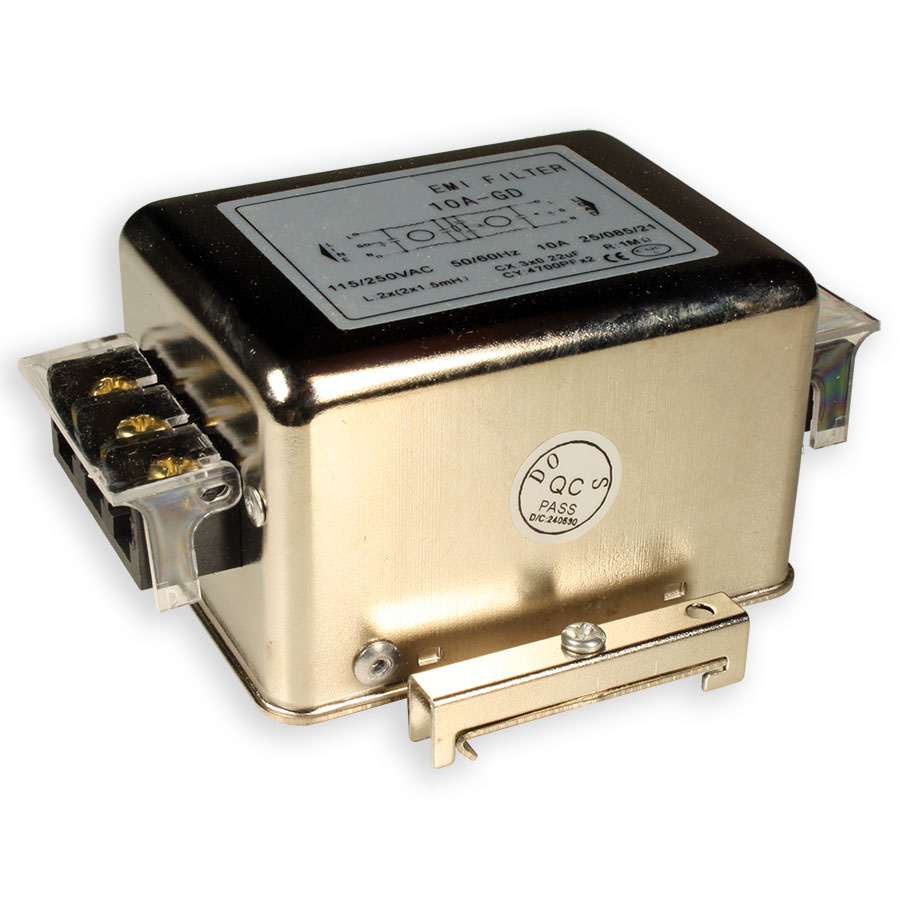

El filtro de red EMI es un componente crucial para proteger los equipos electrónicos de interferencias electromagnéticas, especialmente en entornos industriales donde la fiabilidad es esencial. Este modelo de filtro EMI, diseñado para montaje en carril DIN, ofrece una instalación sencilla y una conexión segura mediante terminal de tornillo, asegurando un rendimiento óptimo en diversas aplicaciones.
Características Técnicas del Filtro EMI
- Voltaje Nominal: 115/240VAC, lo que lo hace adecuado para una amplia gama de aplicaciones industriales y comerciales.
- Frecuencia de Línea: 50/60Hz, compatible con los estándares globales de energía.
- Tensión de Prueba: 1500VDC (línea/línea), garantizando un aislamiento robusto y seguro.
- Resistencia de Aislamiento: >50 MΩ a 500VDC, proporcionando una alta fiabilidad y seguridad en operación continua.
- Elevación de Temperatura: <30ºC, asegurando un funcionamiento seguro incluso en condiciones de alta carga.
- Categoría Climática: 25/085/21, diseñado para operar eficientemente en un rango de temperaturas desde -25°C hasta 85°C.
- Corriente Nominal: 10A, suficiente para manejar cargas significativas sin comprometer la seguridad o el rendimiento.
- Corriente de Fuga: <0,5mA, minimizando el riesgo de interferencias residuales que podrían afectar otros equipos.
- Inductividad de Bobina: (2 x 1.5mH) x 2, optimizando la supresión de interferencias en la línea de alimentación.
- Capacidad Cx: 220nF x 3, proporcionando una excelente filtración de ruido en modo común.
- Capacidad Cy: 4700pF x 2, mejorando la supresión de ruido en modo diferencial.
- Resistencia: 1MΩ, contribuyendo a la estabilidad y protección del sistema.
- Dimensiones: 97,5 x 79 x 45 mm, un diseño compacto que facilita su integración en espacios reducidos dentro de gabinetes eléctricos.
Conexión y Montaje
Este filtro EMI se conecta mediante terminales de tornillo, lo que garantiza una conexión segura y estable. Además, su montaje en carril DIN simplifica la instalación y facilita el mantenimiento, haciéndolo ideal para entornos industriales donde el espacio y la facilidad de acceso son factores importantes.
Aplicaciones
Este filtro de red EMI es ideal para proteger equipos en entornos industriales, tales como sistemas de automatización, maquinaria industrial, y otros dispositivos electrónicos sensibles. Su diseño compacto y su capacidad para manejar altas corrientes lo hacen perfecto para aplicaciones donde la fiabilidad y la protección contra interferencias electromagnéticas son críticas.
Ventajas Competitivas
- Montaje Sencillo: El montaje en carril DIN y la conexión mediante terminal de tornillo permiten una instalación rápida y segura.
- Diseño Compacto: Sus dimensiones reducidas lo hacen ideal para su uso en espacios limitados.
- Alta Eficiencia: Con una capacidad de filtrado superior, este filtro EMI garantiza una protección robusta contra las interferencias electromagnéticas.
Este filtro de red EMI para carril DIN es la solución perfecta para quienes buscan un equilibrio entre eficiencia, fiabilidad y facilidad de instalación en entornos industriales exigentes.
