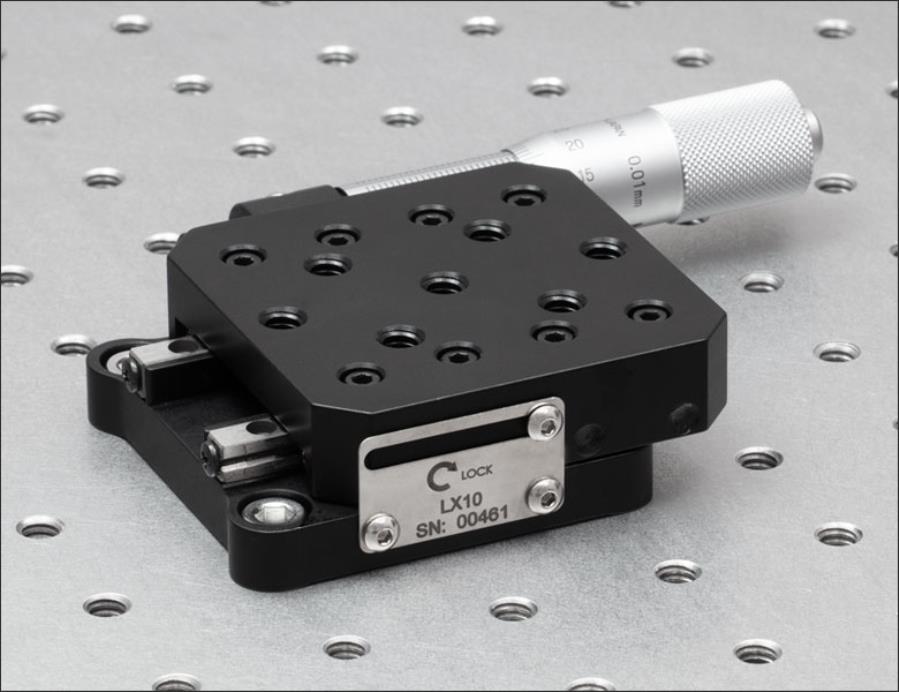

Las plataformas de traslación compactas de la serie LX de Thorlabs proporcionan 25 mm de traslación lineal con menos de 125 μrad de desviación por eje y marcada en todo el rango de las etapas. Con un tamaño compacto, las plataformas utilizan rodamientos de acero de rodillos cruzados para soportar movimientos de precisión y altas capacidades de carga. Las placas superior e inferior monolíticas cuentan con soportes micrométricos integrados y están mecanizadas a partir de herramientas y plantillas de aluminio fundido para una alta estabilidad y una tensión interna mínima.
Después de fabricar cada plataforma, se prueban la señalización y la orientación de la plataforma. Esto garantiza que cada plataforma cumpla con las especificaciones establecidas en todo el rango de traslación de la etapa. Se proporciona un resumen de los resultados de la prueba en una hoja de datos individualizada que se envía con cada plataforma.
La superficie de montaje incluye una serie de 7 orificios roscados de 1/4"-20 (M6) con espacios de 1/2" (12,5 mm). Cada eje de la platina se puede bloquear mediante un tornillo hexagonal de 5/64" (2,0 mm) ubicado lateralmente en un soporte de bloqueo para proteger contra movimientos accidentales. Cada platina se puede atornillar directamente a una mesa óptica usando los cuatro orificios de 1/4" (M6) que aparecen al trasladar la segunda placa desde abajo.
Para las etapas XY y XYZ, el micrómetro adjunto a esta placa bloquea uno de los orificios de montaje en la parte inferior. Para acceder a este orificio, primero se debe retirar el micrómetro. La base de cada plataforma también tiene cuatro orificios de alineación de Ø2,4 mm para usar con pasadores de Ø3/32".
Estas plataformas vienen equipadas con un cabezal micrométrico métrico con 500 µm de recorrido por revolución para el eje. El micrómetro se puede trasladar usando la perilla moleteada o, para un control más preciso, una llave hexagonal de 5/64" (2,0 mm).
El micrómetro se puede quitar y reemplazar aflojando la abrazadera de flexión ubicada lateralmente con una llave hexagonal de 5/64" (2,0 mm). mm) llave hexagonal. Esta abrazadera flexible puede sostener cualquier micrómetro que tenga un cilindro de montaje de Ø3/8" (Ø9,5 mm).
Cada etapa está diseñada como una etapa independiente con un solo eje. Las etapas de un solo eje no se pueden combinar en etapas de varios ejes y las etapas de varios ejes no se pueden desmontar en etapas de un solo eje.
Nota: Si retira el micrómetro, asegúrese de que el soporte de bloqueo esté completamente apretado o que el eje esté completamente retraído y ya no esté enganchado con el cuerpo móvil de la platina. De lo contrario, se podrían producir daños en el escenario o requerir su recalibración para cumplir con su rendimiento especificado.
