Instrumentación Electrónica
Un osciloscopio es un dispositivo electrónico utilizado para visualizar y analizar señales eléctricas variables en el tiempo. Es una herramienta fundamental en la electrónica, la ingeniería eléctrica y otras disciplinas relacionadas. Los osciloscopios muestran gráficamente cómo cambia una señal eléctrica en función del tiempo, lo que permite a los ingenieros y técnicos observar y medir varios aspectos de la señal, como amplitud, frecuencia, forma de onda, período, voltaje pico a pico, y mucho más.
Un osciloscopio típico consta de una pantalla LCD o de tubo de rayos catódicos en instrumentos antiguos, en la que se muestra la forma de onda de la señal. El usuario puede ajustar la escala de tiempo y la escala de voltaje para enfocarse en detalles específicos de la señal que se está midiendo. Además, los osciloscopios pueden tener múltiples canales para medir y mostrar varias señales simultáneamente.
Los osciloscopios se utilizan en una amplia variedad de aplicaciones, desde la resolución de problemas en circuitos electrónicos hasta el análisis de señales en comunicaciones, control de procesos, investigación científica y desarrollo de productos electrónicos. Su capacidad para visualizar y medir las características de una señal hace que sean una herramienta esencial para aquellos que trabajan con electrónica y electricidad.
Existen varios tipos de osciloscopios, y su elección depende de las necesidades específicas de la aplicación y el entorno en el que se van a utilizar. Algunos de los tipos más comunes de osciloscopios incluyen:
Estos osciloscopios utilizan un tubo de rayos catódicos (CRT) para mostrar la señal en una pantalla. Aunque han sido reemplazados en gran medida por osciloscopios digitales, todavía se utilizan en algunas aplicaciones o para docencia.
Un osciloscopio analógico funcionaba utilizando tecnología electrónica analógica para medir y visualizar señales eléctricas en el tiempo. A continuación, te explicaré cómo funcionaba de manera general:
Entrada de señal: El osciloscopio tenía una o varias entradas de señal, a las que se conectaban las sondas de medición. Estas sondas se conectaban a los puntos del circuito que se deseaban medir y enviaban la señal al osciloscopio.
Amplificación: La señal de entrada se amplificaba electrónicamente para ajustarla a una amplitud adecuada para su visualización en la pantalla del osciloscopio. Esto se lograba mediante etapas de amplificación controladas por el usuario, lo que permitía ajustar la escala de voltaje.
Deflexión vertical: La señal amplificada se aplicaba a las placas deflectoras verticales de un tubo de rayos catódicos (CRT) dentro del osciloscopio. El CRT estaba recubierto con un revestimiento de fósforo sensible a los electrones.
Deflexión horizontal: El osciloscopio generaba una señal de barrido horizontal que controlaba la velocidad a la que el rayo de electrones se movía horizontalmente en la pantalla del CRT. Esta señal de barrido se sincronizaba con la señal de entrada para asegurar que la forma de onda se visualizara correctamente en la pantalla.
Visualización: A medida que el rayo de electrones se movía horizontalmente y era deflejado verticalmente por la señal de entrada, generaba una línea en la pantalla del CRT que formaba la representación gráfica de la señal. La luminiscencia del fósforo en la pantalla respondía a la amplitud de la señal, lo que permitía ver la forma de onda en la pantalla.
Control del tiempo (Base de tiempos): El usuario podía ajustar la velocidad de barrido horizontal para controlar la escala de tiempo en la pantalla, lo que permitía observar detalles específicos de la forma de onda.
Funciones adicionales: Los osciloscopios analógicos a menudo tenían controles y características adicionales, como la capacidad de agregar trazas múltiples en la misma pantalla, controles de disparo para sincronizar la visualización con eventos específicos y funciones de calibración.
En resumen, un osciloscopio analógico utilizaba un tubo de rayos catódicos (CRT) y tecnología electrónica analógica para visualizar y medir señales eléctricas en función del tiempo. Aunque los osciloscopios analógicos han sido ampliamente reemplazados por osciloscopios digitales en la mayoría de las aplicaciones modernas, aún se utilizan en ciertas aplicaciones específicas debido a su capacidad para manejar señales de alta frecuencia y suavidad en la representación de formas de onda.
Un osciloscopio digital (DSO) funciona de manera diferente a un osciloscopio analógico y utiliza tecnología digital para medir y visualizar señales eléctricas en función del tiempo. A continuación, se explica cómo funciona un osciloscopio digital de manera general:
Captura de señal: La señal de entrada se adquiere mediante sondas de medición conectadas a las entradas del osciloscopio. Estas sondas convierten la señal eléctrica analógica en una señal digital que se procesa en el osciloscopio.
Digitalización: La señal analógica se convierte en datos digitales mediante un proceso de digitalización. Un convertidor analógico-digital (ADC) toma muestras de la señal a intervalos regulares y asigna un valor digital a cada muestra. La frecuencia de muestreo y la resolución del ADC son factores importantes en la precisión de la medición.
Memoria de almacenamiento: Los datos digitales resultantes se almacenan en la memoria interna del osciloscopio para su posterior procesamiento y visualización. La cantidad de memoria disponible en el osciloscopio afecta la capacidad de almacenamiento de datos y la duración de la forma de onda que se puede capturar.
Procesamiento digital: Una vez que se ha digitalizado la señal y almacenado en la memoria, el osciloscopio aplica varios procesos digitales, como el ajuste de escala, la compensación de atenuación de la sonda y la calibración, para garantizar mediciones precisas.
Visualización en pantalla: La señal procesada se muestra en la pantalla del osciloscopio en una representación gráfica, generalmente en una forma de onda en función del tiempo. La pantalla puede ser una pantalla de tubo de rayos catódicos (CRT) o una pantalla LCD en osciloscopios más modernos.
Funciones adicionales: Los osciloscopios digitales suelen ofrecer una amplia gama de funciones adicionales, como mediciones automáticas, cursores, capacidades de disparo avanzadas, almacenamiento y análisis de datos, así como la posibilidad de conectarse a computadoras para el procesamiento de datos y la generación de informes.
En resumen, un osciloscopio digital utiliza tecnología digital para capturar, procesar y visualizar señales eléctricas en función del tiempo. La digitalización de la señal permite una mayor versatilidad y precisión en la medición, así como la capacidad de realizar análisis más avanzados en comparación con los osciloscopios analógicos.
El avance de la tecnología y las necesidades de diseñadores e industria han hecho que los osciloscopios digitales también hayan aumentado en prestaciones, de manera que tenemos algunas variantes más especializadas:Los osciloscopios MSO son una variante de los osciloscopios digitales: combinan las capacidades de un osciloscopio digital con la capacidad de medir múltiples canales como un osciloscopio analógico. Son útiles para aplicaciones que involucran múltiples señales simultáneas, como buses de datos en sistemas digitales.
Estos osciloscopios tienen una capacidad de almacenamiento significativamente mayor que los osciloscopios estándar, lo que les permite capturar y analizar largas secuencias de datos de forma continua, incluso a altas velocidades de muestreo.
Estos osciloscopios combinan la funcionalidad de un osciloscopio con la de un analizador lógico, lo que permite analizar tanto señales analógicas como digitales en un solo instrumento.
Las diferencias principales entre un osciloscopio de muestreo y almacenamiento (MSO) y un osciloscopio digital (DSO) radican en su capacidad para medir y visualizar señales digitales, especialmente en lo que respecta a la captura y el análisis de múltiples canales digitales. Aquí tienes una comparación más detallada:
DSO (Osciloscopio Digital): Un DSO se utiliza principalmente para medir y visualizar señales analógicas. Puede tener múltiples canales analógicos, lo que permite la visualización de múltiples señales analógicas al mismo tiempo. Algunos modelos pueden tener opciones para decodificar y mostrar señales digitales, pero su funcionalidad principal se centra en las señales analógicas.
MSO (Osciloscopio de Muestreo y Almacenamiento): Un MSO está diseñado para la medición y visualización tanto de señales analógicas como digitales. Combina la funcionalidad de un osciloscopio digital (DSO) con la capacidad de medir señales digitales, como buses de datos. Puede tener canales analógicos y canales digitales, lo que permite la visualización simultánea de señales de ambos tipos.
DSO: Un DSO generalmente no tiene canales digitales integrados. Si necesitas medir señales digitales con un DSO, generalmente debes usar sondas lógicas externas y conectarlas a los pines digitales del dispositivo que deseas analizar.
MSO: Un MSO tiene canales digitales integrados, lo que significa que puedes medir señales digitales directamente sin necesidad de sondas lógicas adicionales. Esto lo hace especialmente útil para la depuración y el análisis de sistemas digitales.
DSO: Si bien algunos DSO tienen la capacidad de mostrar señales digitales a través de sondas lógicas externas, su funcionalidad para analizar señales digitales puede ser limitada en comparación con un MSO. La mayoría de las veces, un DSO se utiliza para analizar señales analógicas.
MSO: Un MSO está diseñado para capturar, mostrar y analizar tanto señales analógicas como digitales. Puedes ver la relación entre las señales analógicas y digitales en un solo instrumento, lo que facilita la resolución de problemas en sistemas que combinan ambos tipos de señales.
En resumen, la principal diferencia entre un osciloscopio de muestreo y almacenamiento (MSO) y un osciloscopio digital (DSO) es la capacidad del MSO para medir y mostrar señales digitales, junto con señales analógicas, lo que lo hace más adecuado para aplicaciones que involucran sistemas digitales complejos. Mientras que un DSO se centra principalmente en señales analógicas, un MSO proporciona una funcionalidad más completa para aquellos que trabajan con señales mixtas.
La frecuencia de muestreo y el ancho de banda son dos especificaciones importantes en un osciloscopio que determinan su capacidad para medir y representar señales eléctricas. Estos dos parámetros están relacionados y son esenciales para comprender la capacidad de un osciloscopio para capturar y visualizar señales de manera precisa.
La frecuencia de muestreo es la cantidad de puntos de datos por segundo que un osciloscopio puede capturar y registrar de una señal. Se mide en muestras por segundo o en hercios (Hz).
En un osciloscopio digital (DSO), la frecuencia de muestreo determina cuán bien puede reproducir la forma de onda de una señal. Para representar con precisión una señal, el osciloscopio debe tomar muestras a una frecuencia al menos dos veces mayor que la frecuencia máxima presente en la señal, de acuerdo con el teorema de Nyquist-Shannon. Esto se conoce como el criterio de Nyquist.
Por ejemplo, si deseas capturar y representar una señal de 100 MHz de manera precisa, necesitarías un osciloscopio con una frecuencia de muestreo de al menos 200 MS/s (millones de muestras por segundo).
La elección de la frecuencia de muestreo adecuada es fundamental para evitar la submuestreo y la distorsión de la señal en el osciloscopio.
El ancho de banda de un osciloscopio se refiere a la gama de frecuencias de señales que el osciloscopio puede medir y visualizar con precisión. Se mide en hertz (Hz).
El ancho de banda determina la capacidad de un osciloscopio para reproducir señales de alta frecuencia sin atenuarlas o distorsionarlas. Un osciloscopio ideal debería ser capaz de mostrar señales sinusoidales de hasta su ancho de banda máximo con una atenuación menor al 3 dB (decibelios).
Por ejemplo, un osciloscopio con un ancho de banda de 100 MHz puede representar señales sinusoidales de hasta 100 MHz de manera efectiva sin distorsionarlas significativamente.
Es importante seleccionar un osciloscopio con un ancho de banda adecuado para las aplicaciones específicas, ya que un ancho de banda insuficiente limitará la capacidad de medir señales de alta frecuencia con precisión.
En resumen, la frecuencia de muestreo y el ancho de banda son dos parámetros clave en la elección de un osciloscopio digital. La frecuencia de muestreo determina la cantidad de datos capturados por segundo, mientras que el ancho de banda define la gama de frecuencias que el osciloscopio puede medir de manera efectiva. Ambos parámetros deben considerarse cuidadosamente al seleccionar un osciloscopio para aplicaciones específicas.
Es verdad que en los osciloscopios digitales al contrario que ocurre con los analógicos podríamos estar tomando una muestra de señal y no ver un determinado pico o cambio rápido que ocurre entre muestra y muestra en un momento dado, como por ejemplo debido a una interferencia, pero afortunadamente en la actualidad las frecuencias de muestreo del los osciloscopios digitales suelen ser mucho mayores que las exigencias del criterio de Nyquist.
Los cursores en un osciloscopio son herramientas que permiten a los usuarios medir con precisión y realizar análisis cuantitativos de las formas de onda que se muestran en la pantalla del osciloscopio. Los cursores se utilizan para determinar valores específicos de la señal, como amplitud, período, frecuencia, tiempo de subida, tiempo de bajada y otros parámetros importantes. Hay dos tipos principales de cursores en un osciloscopio:
Cursor vertical: Los cursores verticales se utilizan para medir la amplitud de la señal en la pantalla del osciloscopio. La amplitud de una señal eléctrica es la magnitud máxima de su valor instantáneo en relación con un punto de referencia, generalmente el valor cero. Se mide en unidades de voltios (V) y determina la altura de la señal en relación con el eje horizontal. Los usuarios pueden colocar dos cursores verticales en puntos específicos de la forma de onda y el osciloscopio mostrará automáticamente la diferencia de amplitud entre los dos puntos seleccionados.
Cursor horizontal: Los cursores horizontales se utilizan para medir el tiempo en la pantalla del osciloscopio. Puedes colocar dos cursores horizontales en puntos específicos de la forma de onda y el osciloscopio mostrará automáticamente la diferencia de tiempo entre los dos puntos seleccionados.
Algunas funciones comunes que se pueden realizar con los cursores de un osciloscopio incluyen:
El voltaje pico a pico (Vpp) es una medida de la diferencia de voltaje entre el valor más alto positivo y el valor más bajo negativo de una señal eléctrica periódica o una forma de onda en un osciloscopio. En otras palabras, el voltaje pico a pico representa la amplitud total de una señal desde su punto más alto hasta su punto más bajo en un solo ciclo.
Para calcular el voltaje pico a pico de una señal, simplemente se resta el valor mínimo (generalmente el valor más negativo) del valor máximo (generalmente el valor más positivo) de la señal. La fórmula básica es:
Vpp = Vmax - Vmin
Donde:
Vpp es el voltaje pico a pico.
Vmax es el valor máximo de la señal.
Vmin es el valor mínimo de la señal.
Por ejemplo, si tienes una forma de onda que oscila entre +5 voltios y -3 voltios, el voltaje pico a pico sería:
Vpp = 5 V - (-3 V) = 8 voltios
Por lo tanto, en este caso, el voltaje pico a pico es de 8 voltios.
El voltaje pico a pico es una medida importante en electrónica y análisis de señales, ya que proporciona información sobre la amplitud total de una señal y puede ser útil para determinar si una señal es adecuada para una aplicación específica o para realizar mediciones precisas de la señal.

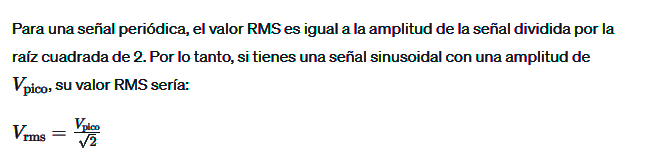

El valor RMS (Root Mean Square, en inglés) de una señal es una medida de la magnitud efectiva de una señal que varía en el tiempo. Representa el valor equivalente en continua de una señal alternante, es decir, el valor que una señal de corriente alterna tendría si se convirtiera en una señal de corriente continua con la misma potencia disipada.

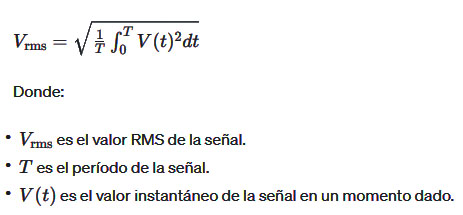

El valor RMS se calcula mediante la raíz cuadrada de la media de los cuadrados de los valores instantáneos de la señal en un período de tiempo determinado. Matemáticamente, se puede expresar de la siguiente manera para una señal periódica:
 |
||
 |
Sin embargo en el contexto de las señales eléctricas no hay que olvidar lo que llamamos factor de forma de una señal eléctrica
El "factor de forma" (en inglés, "form factor") en el contexto de las señales eléctricas se refiere a la relación entre el valor pico de una señal y su valor RMS (Root Mean Square o valor eficaz). El factor de forma es una medida que proporciona información sobre la forma en que una señal oscila alrededor de su valor RMS. Se utiliza comúnmente en electrónica y análisis de señales para caracterizar la forma de onda de una señal y entender cómo varía su amplitud con respecto a su valor RMS.
El factor de forma se calcula dividiendo el valor pico de la señal entre su valor RMS, y generalmente se expresa en forma de relación o en decibelios (dB):
Factor de Forma = Valor Pico / Valor RMS
Factor de Forma (en dB) = 20 * log10(Valor Pico / Valor RMS)
Un factor de forma de 1 indica que la señal tiene una forma de onda sinusoidal, ya que el valor pico es igual al valor RMS en una señal sinusoidal pura. Si el factor de forma es mayor que 1, significa que la señal tiene picos más altos en comparación con su valor RMS y, por lo tanto, es más "pico" o "pulso" en su forma de onda. Si el factor de forma es menor que 1, la señal tiene picos más bajos en comparación con su valor RMS y es más "aplanada" o "suavizada" en su forma de onda.
Por tanto el valor RMS es una medida importante en electrónica y análisis de señales porque está relacionado con la potencia real disipada por una señal en un componente eléctrico, como una resistencia. Cuando se trabaja con señales de corriente alterna, como las señales de red eléctrica o las señales de audio, el valor RMS se utiliza comúnmente para expresar la amplitud eficaz de la señal y calcular la potencia real consumida o entregada por la señal.
La frecuencia de una señal periódica es una medida que indica la cantidad de ciclos completos (o repeticiones) que ocurren en la señal en un período de tiempo específico. En otras palabras, la frecuencia representa la rapidez con la que una señal se repite o cambia a lo largo del tiempo y se mide en hercios (Hz).
El hercio (Hz) es la unidad de medida de la frecuencia y se define como un ciclo por segundo. Por ejemplo, si una señal tiene una frecuencia de 100 Hz, significa que se repite o cambia 100 veces en un segundo.
En resumen, la frecuencia es una característica fundamental para describir y trabajar con señales en una variedad de aplicaciones en electrónica, comunicaciones, música y muchas otras áreas.
El período es el inverso de la frecuencia y representa la duración de un ciclo completo de la señal. Se expresa en segundos (s) y es igual a 1 dividido por la frecuencia (T = 1 / f)
El tiempo de subida y el tiempo de bajada son dos parámetros que se utilizan para describir la velocidad a la que una señal cambia de un nivel de voltaje a otro en una forma de onda. Estos tiempos son particularmente importantes en la caracterización de señales digitales y analógicas, y su medición es esencial en aplicaciones de electrónica, comunicaciones y análisis de señales. Aquí se explica qué son el tiempo de subida y el tiempo de bajada:
El tiempo de subida, también conocido como tiempo de ascendencia o tiempo de aumento, es el tiempo que le toma a una señal cambiar desde el 10% hasta el 90% de su valor máximo o desde el 20% hasta el 80% de su valor máximo. Se mide desde el punto en el que la señal comienza a subir hasta el punto en el que alcanza el nivel requerido.
El tiempo de subida es importante en aplicaciones digitales porque afecta la capacidad de los circuitos electrónicos para cambiar de estado de manera rápida y precisa. Un tiempo de subida más corto permite una transición más rápida entre estados y, por lo tanto, es deseable en sistemas digitales de alta velocidad.
En resumen, el tiempo de subida y el tiempo de bajada son dos parámetros que describen la velocidad a la que una señal cambia de nivel en una forma de onda. Son esenciales para evaluar la velocidad y la precisión de las transiciones de señal en aplicaciones electrónicas y de comunicaciones. El tiempo de subida se refiere al cambio de un nivel bajo a un nivel alto, mientras que el tiempo de bajada se refiere al cambio de un nivel alto a un nivel bajo.
El ancho de pulso, a menudo llamado "ancho de pulso" o "duty cycle" en inglés, es un parámetro que se utiliza para describir una señal periódica, especialmente en el contexto de señales de forma de onda cuadrada o pulsos. El ancho de pulso representa la proporción de tiempo durante la cual una señal está en su estado activo (alto) en relación con el período completo de la señal.
El ancho de pulso se expresa típicamente como un porcentaje o una fracción del período de la señal. Por ejemplo, si tienes una señal cuadrada con un ciclo de trabajo del 50%, significa que la señal está en su estado activo (alto) durante la mitad del período y en su estado inactivo (bajo) durante la otra mitad del período. Esto se representa como un ciclo de trabajo del 50%.
El cálculo del ancho de pulso se realiza de la siguiente manera:
Ancho de Pulso = (Duración en estado activo / Período) * 100%
Donde:
Duración en estado activo: El tiempo durante el cual la señal está en su estado activo (alto).
Período: El tiempo completo de un ciclo de la señal.
El ancho de pulso es una característica importante en señales de control y modulación, ya que determina cuánto tiempo una señal está activa en comparación con su período total. Por ejemplo, en una señal de modulación por ancho de pulso (PWM), el ancho del pulso controla la cantidad de energía entregada a un dispositivo o componente durante un ciclo. El ancho de pulso también se utiliza en la descripción de la frecuencia y la velocidad de conmutación de señales digitales, así como en aplicaciones de control y electrónica de potencia.
En resumen, los cursores de un osciloscopio son especialmente útiles cuando se necesita realizar mediciones precisas en una forma de onda o cuando se están evaluando características específicas de una señal. Permiten a los usuarios cuantificar y analizar datos con mayor precisión, lo que es fundamental en aplicaciones de laboratorio, diseño electrónico, resolución de problemas y pruebas de circuitos.
Para medir señales eléctricas con un osciloscopio, puedes seguir los siguientes pasos generales:
Enciende el osciloscopio y déjalo calentar durante unos minutos si es necesario. Conecta las sondas de medición adecuadas al osciloscopio. Asegúrate de que las sondas estén en buen estado y calibradas si es necesario.
Conecta la sonda de medición a la fuente de la señal que deseas medir.
Ajusta el interruptor de acoplamiento de la sonda según el tipo de señal: AC (alterna) para señales de corriente alterna y DC (continua) para señales de corriente continua.
Ajusta la escala de voltaje de la sonda para que sea adecuada para la señal que estás midiendo. Esto se hace utilizando el botón de ajuste de la escala vertical.
Ajusta la escala de tiempo en el eje horizontal para que puedas ver adecuadamente la señal en la pantalla. Esto se hace utilizando el botón de ajuste de la escala horizontal.
Configura la velocidad de barrido (frecuencia de muestreo) del osciloscopio de acuerdo con la señal que deseas medir.
Configura la función de disparo (trigger) del osciloscopio para estabilizar la visualización de la señal. El disparo permite que el osciloscopio sincronice la visualización de la señal con eventos específicos, como flancos de subida o bajada.
Ajusta el nivel de disparo para que el osciloscopio se sincronice correctamente con la señal. Esto se hace utilizando el botón de ajuste de nivel de disparo.
Observa la forma de onda de la señal en la pantalla del osciloscopio. Puedes utilizar cursores para medir valores específicos, como amplitud, tiempo de subida, tiempo de bajada, período, frecuencia y más.
Utiliza las funciones de medición automáticas del osciloscopio si están disponibles para obtener mediciones precisas de la señal.
Si es necesario, utiliza la función de almacenamiento para capturar y analizar la señal con más detalle. Algunos osciloscopios permiten guardar y revisar formas de onda para un análisis posterior.
Una vez que hayas completado tus mediciones, apaga el osciloscopio de manera adecuada y desconecta las sondas de medición.
Recuerda que la configuración y los procedimientos pueden variar según el modelo y la marca del osciloscopio, así que consulta el manual del usuario del osciloscopio específico que estás utilizando para obtener instrucciones detalladas y precisas.
