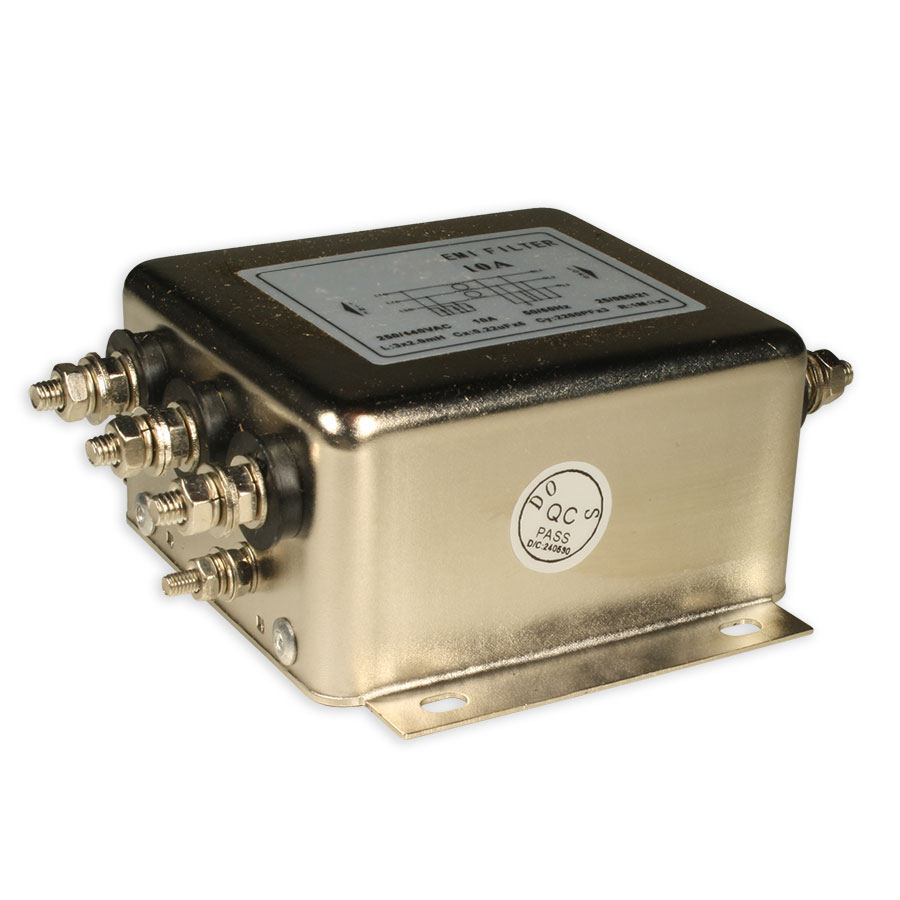

Le filtre EMI triphasé est une solution idéale pour protéger les systèmes électriques industriels contre les interférences électromagnétiques, garantissant un fonctionnement sûr et stable. Ce modèle, conçu pour un montage sur base, offre une connexion sécurisée via des bornes à vis, ce qui facilite son installation dans divers environnements industriels.
Caractéristiques Techniques du Filtre EMI Triphasé
- Tension Nominale : 380/440VAC, adapté aux applications industrielles à forte demande.
- Fréquence de Ligne : 50/60Hz, compatible avec les normes mondiales d'alimentation électrique.
- Tension d'Essai : 1500VDC (ligne/ligne), 2750VAC (ligne/terre), garantissant une haute résistance à la tension et une sécurité opérationnelle.
- Résistance d'Isolation : >50MΩ @ 500VDC, offrant une excellente protection contre les décharges électriques et assurant une fiabilité à long terme.
- Élévation de Température : <30°C, assurant un fonctionnement sécurisé même sous des charges élevées.
- Catégorie Climatique : 25/085/21, conçu pour fonctionner efficacement dans une plage de températures allant de -25°C à 85°C, idéal pour les environnements industriels à conditions variables.
- Courant Nominal : 10A, capable de gérer des charges significatives sans compromettre les performances.
- Courant de Fuite : <2mA, minimisant le risque d'interférences résiduelles pouvant affecter d'autres équipements.
- Inductance de la Bobine : 3 x 2mH, optimisant la suppression des interférences sur les lignes d'alimentation triphasées.
- Capacité Cx : 220nF x 6, offrant une excellente filtration du bruit en mode commun.
- Capacité Cy : 2200pF x 3, améliorant la suppression du bruit en mode différentiel.
- Résistance : 1MΩ, contribuant à la stabilité et à la protection du système.
- Dimensions : 108 x 85 x 38 mm, un design compact qui facilite l'intégration dans les armoires de commande et autres espaces réduits.
- Matériau du Boîtier : Fer nickelé, offrant durabilité et protection robuste contre les interférences électromagnétiques.
Avantages Concurrentiels
- Montage sur Base : Ce filtre est conçu pour un montage facile et sécurisé sur base, ce qui le rend idéal pour s'intégrer dans les systèmes électriques existants sans nécessiter de modifications complexes.
- Conception Compacte : Malgré sa taille compacte, ce filtre EMI offre une suppression des interférences de haute qualité, protégeant efficacement les équipements industriels sensibles.
- Protection Intégrale : Avec une haute capacité de suppression des EMI et des caractéristiques de sécurité avancées, ce filtre est essentiel pour garantir un fonctionnement ininterrompu des systèmes électriques industriels.
Applications
Le filtre EMI triphasé est parfait pour protéger les équipements industriels sensibles, tels que les systèmes d'automatisation, les machines industrielles, et autres dispositifs électroniques dans des environnements où la fiabilité et la protection contre les interférences électromagnétiques sont cruciales. Sa robustesse, sa facilité d'installation et sa capacité à gérer des courants élevés en font un choix privilégié pour les ingénieurs et les techniciens du monde entier.
Ce filtre EMI est conforme aux normes internationales de sécurité et est conçu pour offrir des performances optimales dans des conditions exigeantes, offrant une protection à long terme et une tranquillité d'esprit pour tous vos appareils électroniques.
Disponible
