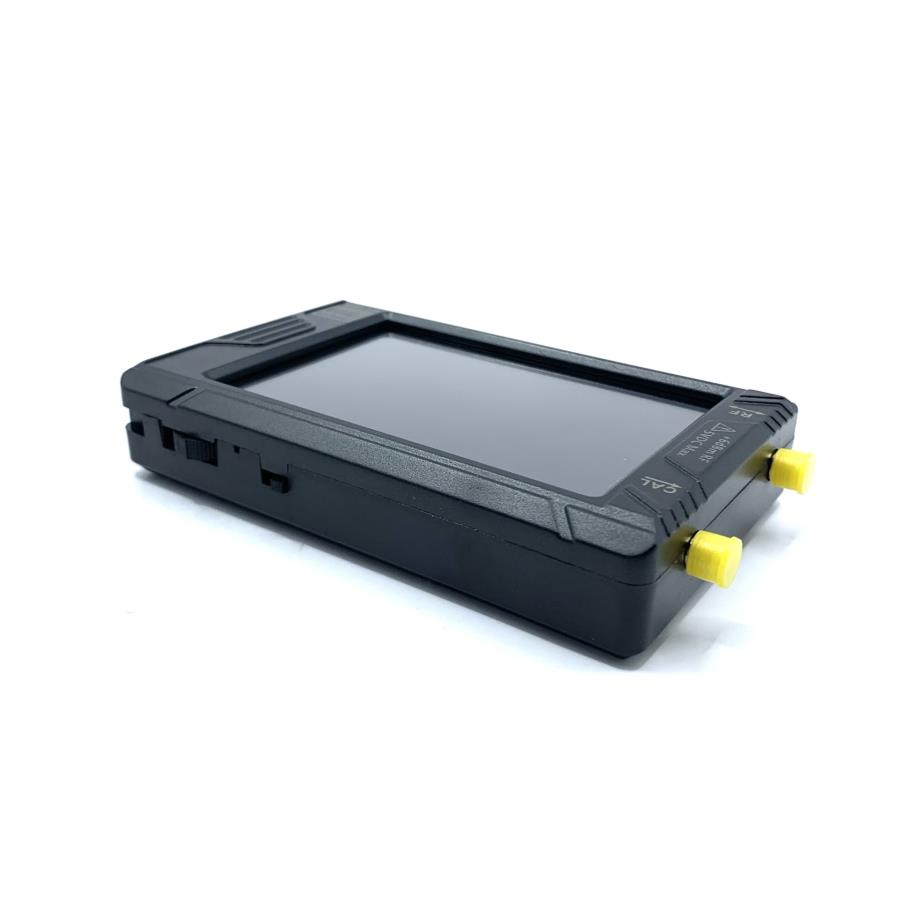

tinySA ULTRA V0.4.5.1 - Analyseur de spectre ESD portable avec écran 4” - 100 KHz-5,3 GHz - 32 Mo - Générateur de signaux

IN1AT01

Épuisé. Nous pouvons vous informer quand il sera disponible.

Quantité

TVA NON INCLUSE

TVA INCLUSE

216.00 €

261.36 €

Identification

Code EE IN1AT01

Marque

tinySA

Modèle ULTRA V0.4.5.1

Code fabricant

EAN13

Caractéristiques

Cet appareil est livré avec un écran couleur tactile résistif de 4,0 pouces qui affiche la gamme complète de fréquences en 450 points de balayage, et dispose d'une batterie rechargeable incluse pour jusqu'à deux heures d'utilisation portable. De plus, l'analyseur propose deux modes différents : le mode normal et le mode ultra. De plus, le tinySA ultra dispose de nombreuses options de configuration intégrées telles qu'un filtre passe-bande commutable et un atténuateur pas à faible entrée. Il est important de garder à l'esprit que le niveau d'entrée maximum du tinySA est de +6 dBm. Si vous n'êtes pas sûr du niveau d'entrée de votre signal, il est recommandé d'utiliser un atténuateur par mesure de sécurité.

Lorsque le tinySA ultra n'est pas utilisé comme analyseur de spectre, il peut également être utilisé comme générateur de signaux pour produire des ondes sinusoïdales ou carrées.

L'analyseur peut être entièrement contrôlé par un PC via un câble USB. Il dispose également d'un auto-test et d'un auto-étalonnage automatiques via le générateur de signal intégré.

Le développeur tinySA et tinySA ultra a mis en place une page wiki très complète avec toutes les informations, manuels, limites de fonctionnement et explications nécessaires. Ce wiki peut être trouvé aci.

Nous vendons la version originale, soyez conscient des nombreux clones sur le marché !

Spécifications

Présentation

Affichage :
- Tactile résistif, 4,0"
- 480x320 pixels
Modes :
- Mode normal
- Mode Ultra
Points affichés par scan : Max 450
Emplacement pour carte SD : Carte Micro SD
Sortie audio : Prise casque 3,5 mm
Alimentation : USB 5 V (1,3 A max)
Fonctionnement de la batterie : 2 heures de fonctionnement si elle est complètement chargée
Protection ESD : Oui
Analyseur de spectre
- Gamme de fréquences
  - 100 kHz - 800 MHz (mode normal)
  - 100 kHz - 6 GHz (mode ultra)
- Niveau d'entrée maximal absolu : + 6 dBm avec atténuation interne de 0 dB
- Impédance d'entrée : 50 Ω (atténuation d'entrée > 10 dB)
- Point de compression : 1 dB à -1 dBm avec atténuation interne de 0 dB
- Bruit de phase : - 90 dB/Hz avec un décalage de 100 kHz et - 115 dB/Hz avec un décalage de 1 MHz
- Plage dynamique : sans parasites avec une largeur de bande de 30 kHz de 70 dB
- Précision du niveau de puissance absolu : +/- 2 dB (après étalonnage)
- Filtres de résolution :
  - Manuel (0,2, 1, 3, 10, 30, 100, 300, 600 et 850 kHz)
  - Automatique
Générateur de signaux
- Gamme de fréquences
  - Sortie sinusoïdale : 100 kHz - 800 MHz
  - Sortie carrée : jusqu'à 4,4 GHz lorsqu'elle n'est pas utilisée comme analyseur de spectre
- Forme : onde sinusoïdale
- Harmoniques : inférieures à -40 dB du fondamental de 100 kHz à 800 MHz
- Fonctionnalités :
  - AM
  - FM étroite
  - Modulation FM large
- Précision du niveau : +/- 2 dB jusqu'à 800 MHz entre -72 dBm et -18 dBm, moins de précision en dessous de -72 dBm
- Résolution de fréquence de sortie : 44 Hz en dessous de 800 MHz
Générateur de référence
- Fréquence : peut être réglée sur 1 MHz, 2 MHz, 4 MHz, 10 MHz, 15 MHz ou 30 MHz.
- Forme : onde carrée avec fondamentale à -35,6 dBm connectée à la sortie cal
