Disponible
Le CAN-BUS Shield fournit à votre Arduino ou Redboard des capacités CAN-BUS et vous permet de pirater votre véhicule. Ce bouclier vous permet d'interroger l'ECU pour obtenir des informations telles que la température du liquide de refroidissement, la position de l'accélérateur, la vitesse du véhicule et le régime moteur. Vous pouvez également stocker ces données ou les afficher sur un écran pour créer un projet intégré au tableau de bord.
Il utilise le contrôleur CAN Microchip MCP2515 avec l'émetteur-récepteur CAN MCP2551. La connexion CAN se fait via un sub-D standard à 9 voies pour une utilisation avec un câble OBD-II. Idéal pour l'application CAN automatique. Le bouclier dispose également d'un support de carte uSD, d'un connecteur LCD série et d'un connecteur pour un module GPS EM506. Ces caractéristiques rendent ce blindage idéal pour les applications d'enregistrement de données.

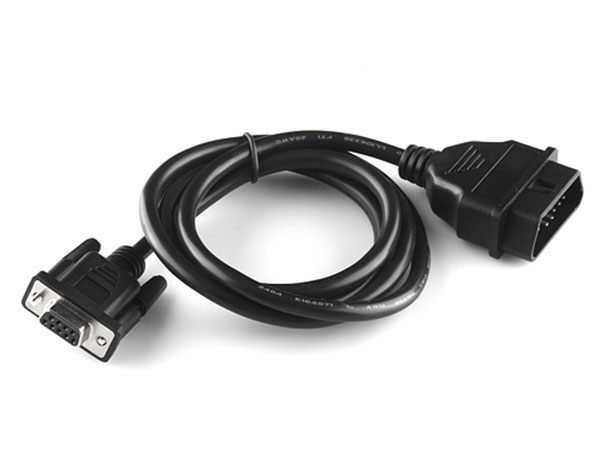

Remarque : Un câble DB9 n'est pas inclus avec ce blindage. Assurez-vous de vérifier la section Produits recommandés ci-dessous pour un câble recommandé à utiliser avec cette carte.
Remarque : Ce produit est une collaboration avec SK Pang Electronics. Une partie de chaque vente leur revient pour le support produit et le développement continu.
CAN v2.0B jusqu'à 1 Mb/s
Interface SPI haute vitesse (10 MHz)
Données standard et étendues et trames distantes
Connexion CAN via connecteur standard sub-D 9 contacts
L'alimentation peut être fournie à Arduino par sub-D via un fusible réarmable et une protection contre l'inversion de polarité.
Prise pour module GPS EM506
Support de carte micro SD
Connecteur pour LCD série
Bouton de réinitialisation
Commande de navigation dans le menu de contrôle du joystick
Deux indicateurs LED
