Qu'est-ce qu'un bouton-poussoir ou poussoir ?
Un bouton-poussoir est un composant électromécanique utilisé en électronique, en électricité et/ou dans les systèmes de contrôle pour envoyer des signaux électriques ou des commandes, soit de manière momentanée soit indéfinie, à un circuit électrique en appuyant sur un bouton avec le doigt. Généralement, l'activation ou la désactivation du circuit se produit uniquement de manière momentanée, pendant l'action d'appuyer sur le bouton.
Combien de types de poussoirs existent-il ?
Il existe deux types principaux de poussoirs, en fonction de l'action :
-
Poussoir momentané ou sans verrouillage : Ce type de poussoir ferme ou ouvre un contact électrique en appuyant sur le bouton, permettant au courant de circuler ou d'être interrompu. Lorsque le bouton est relâché, le contact s'ouvre à nouveau, interrompant le courant. L'état (ouvert à fermé ou vice versa) est momentané et dépend de la pression exercée sur le bouton.
-
Poussoir maintenu avec verrouillage : Ce type de poussoir est également actionné manuellement par pression, faisant ainsi circuler ou interrompant le signal électrique. Cependant, contrairement au poussoir momentané, l'état du poussoir maintenu est indépendant de la disparition de l'action de pression qui a provoqué le changement. Il serait nécessaire d'appuyer à nouveau sur le bouton. C'est pourquoi on les appelle des poussoirs avec verrouillage ou à contact maintenu.
Les boutons-poussoirs se trouvent dans une variété de dispositifs et d'applications, des télécommandes et électroménagers aux panneaux de contrôle industriel. Ils peuvent avoir différentes formes et tailles, et certains modèles peuvent également avoir un éclairage intégré pour indiquer leur état. Ces boutons sont essentiels dans la conception d'interfaces utilisateur et sont largement utilisés pour interagir avec des systèmes électroniques.
Qu'est-ce qu'un Poussoir de Panneau ?
En réalité, c'est un bouton-poussoir installé sur un panneau. Dans cette section, nous avons regroupé uniquement les boutons-poussoirs conçus pour être montés sur un cadre, un châssis ou un panneau. Il existe d'autres boutons-poussoirs, tels que ceux à circuit imprimé par exemple, qui, par fonctionnalité, seraient situés dans la section correspondante, bien que la fonctionnalité soit la même.
Qu'est-ce que le degré de protection ou IP d'un poussoir ?
Le degré de protection IP d'un poussoir, tout comme d'autres matériaux et/ou composants, est une classification qui indique sa résistance à l'eau, à la poussière et à d'autres contaminants. Il est mesuré selon la norme internationale CEI 60529, qui utilise un code à deux lettres pour indiquer le degré de protection.
Par exemple, un poussoir avec un degré de protection IP65 est protégé contre les jets d'eau puissants de n'importe quelle direction, même pendant le fonctionnement, et contre l'entrée de poussière.
Le choix du degré de protection d'un poussoir est important pour sélectionner le poussoir adapté à une application spécifique. Par exemple, un poussoir qui sera utilisé en extérieur doit avoir un degré de protection contre l'eau et la poussière.

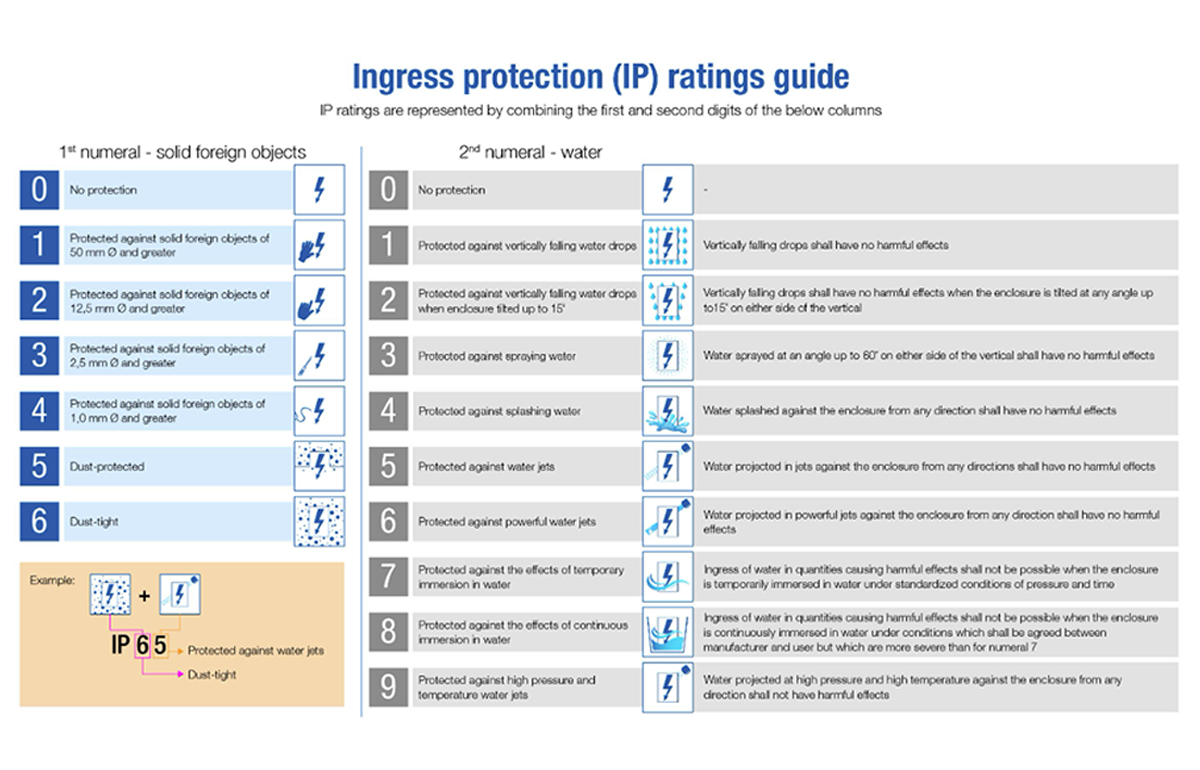

Le tableau suivant résume un peu toutes ces notions :
Vous pouvez voir ici l'article suivant en espagnol de notre blog concernant les degrés de protection : https://www.electronicaembajadores.com/blog/principal/que-es-el-grado-de-proteccion-ip/
Qu'est-ce qu'un champignon d'urgence ?
Un champignon d'urgence est un type de bouton-poussoir utilisé pour arrêter rapidement une machine ou un processus en cas d'urgence. Il se caractérise par sa forme de champignon, ce qui facilite son identification et son actionnement par l'opérateur.
Ces boutons d'urgence sont utilisés dans une variété d'applications, notamment :
- Machines industrielles : Utilisés pour arrêter la machine en cas de situation dangereuse, telle qu'un incendie ou une explosion.
- Équipements électriques : Utilisés pour interrompre le flux de courant en cas de court-circuit ou de défaillance électrique.
- Véhicules : Utilisés dans les véhicules pour arrêter le véhicule en cas d'urgence.
Les champignons d'urgence sont généralement conçus pour être actionnés d'une seule main, même avec des gants. Ils ont souvent un mécanisme de verrouillage pour éviter des activations accidentelles.
Ils peuvent être de deux types principaux, selon leur fonction et leur construction :
- Champignons d'arrêt : Utilisés pour arrêter une machine ou un processus.
- Champignons de déconnexion : Utilisés pour déconnecter l'alimentation électrique d'une machine ou d'un processus.
Selon leur construction, les champignons d'urgence peuvent être mécaniques, fonctionnant au moyen d'un mécanisme mécanique tel qu'un levier ou un ressort, ou électriques, fonctionnant au moyen d'un circuit électrique tel qu'un capteur de pression ou un interrupteur de proximité.
Les champignons d'urgence sont un dispositif de sécurité essentiel qui contribue à protéger les personnes et les équipements en cas d'urgence.
Qu'est-ce qu'un bouton-poussoir piézoélectrique et quels avantages ou inconvénients présente-t-il ?
Un bouton-poussoir piézoélectrique est un type d'interrupteur ou de bouton-poussoir qui utilise l'effet piézoélectrique pour générer un signal électrique lorsqu'il est pressé. L'effet piézoélectrique est la capacité de certains matériaux, tels que le quartz, à générer une charge électrique lorsqu'ils sont soumis à une pression.
Ces boutons-poussoirs piézoélectriques sont couramment utilisés dans une variété d'applications, notamment :
- Commandes de dispositifs électroniques : Utilisés pour contrôler le fonctionnement de dispositifs électroniques tels que les téléviseurs, les radios et les ordinateurs.
- Alarmes et capteurs : Utilisés pour activer des alarmes ou des capteurs, tels que les détecteurs de fumée ou de mouvement.
- Instruments de musique : Utilisés dans des instruments de musique tels que les guitares et les pianos.
- Commandes industrielles : Utilisés dans des applications industrielles telles que les machines et les équipements.
Les boutons-poussoirs piézoélectriques présentent plusieurs avantages par rapport à d'autres types d'interrupteurs, notamment :
- Résistance à l'usure : Ils sont très résistants à l'usure, ce qui les rend idéaux pour des applications nécessitant un grand nombre de cycles d'actionnement.
- Résistance à la corrosion : Ils sont résistants à la corrosion, ce qui les rend adaptés aux applications dans des environnements hostiles.
- Petite taille : Ils sont très compacts, ce qui les rend idéaux pour des applications où l'espace est limité.
Le fonctionnement de ces boutons implique le processus suivant :
- Lorsqu'on appuie sur le bouton, la pression est transmise à un élément piézoélectrique, tel qu'une plaque de quartz.
- L'élément piézoélectrique génère une charge électrique en réponse à la pression.
- La charge électrique est envoyée à un circuit électrique, activant une sortie.
La sortie du bouton-poussoir piézoélectrique peut être un signal numérique, tel qu'une impulsion de tension, ou un signal analogique, tel qu'un signal de courant ou de tension.
Ces boutons-poussoirs sont disponibles en différentes tailles, formes et couleurs, et peuvent également inclure des caractéristiques telles que la résistance à l'eau, à la poussière et à la corrosion.
Avantages et inconvénients :
Les boutons-poussoirs piézoélectriques présentent plusieurs avantages par rapport aux boutons-poussoirs classiques :
- Résistance à l'usure : Ils sont très résistants à l'usure, ce qui les rend idéaux pour des applications nécessitant un grand nombre de cycles d'actionnement. Un bouton-poussoir classique peut s'user avec le temps et cesser de fonctionner correctement, tandis qu'un bouton-poussoir piézoélectrique peut durer longtemps.
- Résistance à la corrosion : Ils sont résistants à la corrosion, ce qui les rend adaptés aux applications dans des environnements humides ou corrosifs. Un bouton-poussoir classique peut se corroder avec le temps et cesser de fonctionner correctement, tandis qu'un bouton-poussoir piézoélectrique peut durer longtemps, même dans des environnements adverses.
- Petite taille : Ils sont très compacts, ce qui les rend idéaux pour des applications où l'espace est limité. Un bouton-poussoir classique peut être grand et encombrant, ce qui peut compliquer son installation dans des espaces restreints.
Cependant, les boutons-poussoirs piézoélectriques présentent également certains inconvénients, notamment :
- Coût : Ils sont généralement plus chers que les boutons-poussoirs classiques.
- Sensibilité : Ils peuvent être sensibles aux vibrations ou aux chocs, ce qui peut entraîner des déclenchements incorrects.
- Résistance à la température : Ils peuvent être sensibles à la température, ce qui peut causer des problèmes de fonctionnement dans des environnements à températures extrêmes.
Dans l'ensemble, les boutons-poussoirs piézoélectriques sont un bon choix pour des applications nécessitant un grand nombre de cycles d'actionnement, une résistance à l'usure, une résistance à la corrosion ou une petite taille. Cependant, ils sont plus chers que les boutons-poussoirs classiques et peuvent être sensibles aux vibrations, aux chocs et aux températures extrêmes.
Que sont les rebonds dans les contacts électriques d'un bouton poussoir électromécanique et comment les réduire ?
Les rebonds sur les contacts électriques d'un bouton poussoir électromécanique sont des phénomènes indésirables qui se produisent lorsqu'on appuie ou relâche le bouton. Ces rebonds sont des fluctuations rapides et non contrôlées dans la connexion électrique qui peuvent générer plusieurs signaux d'activation ou de désactivation en un court laps de temps.
Lorsque vous appuyez sur un bouton poussoir, les contacts de l'interrupteur peuvent se fermer et s'ouvrir plusieurs fois très rapidement avant de se stabiliser dans une position. De même, en relâchant le bouton, les contacts peuvent rebondir avant de se stabiliser dans une position ouverte. Ces rebonds peuvent causer des problèmes dans les circuits numériques, en particulier dans les applications où l'on s'attend à une transition d'état propre et sans fluctuations.
Pour réduire ou éliminer les rebonds sur les contacts d'un bouton poussoir électromécanique, vous pouvez mettre en œuvre plusieurs techniques :
-
Condensateurs de découplage : Ajouter un condensateur en parallèle aux contacts peut aider à lisser les transitions et à réduire les rebonds. Ce condensateur peut filtrer les fluctuations de tension causées par les rebonds.
-
Résistances de pull-up/pull-down : Utiliser des résistances de pull-up ou pull-down sur les contacts du bouton peut aider à stabiliser le signal. Ces résistances connectent le contact du bouton à un niveau de tension connu lorsqu'il n'est pas activé, évitant ainsi que le signal ne flotte.
-
Filtrage logiciel : Au niveau du logiciel, vous pouvez implémenter des algorithmes qui ignorent les changements d'état du bouton qui se produisent en un laps de temps très court. Cela empêche que les rebonds aient un impact significatif sur la logique du système.
-
Interrupteurs à faible rebond : Vous pouvez utiliser des boutons spécialement conçus pour réduire les rebonds. Ces interrupteurs intègrent généralement des mécanismes internes ou des circuits pour minimiser les rebonds.
-
Circuit de "debounce" : Vous pouvez mettre en place un circuit de "debounce" qui filtre automatiquement les rebonds. Ces circuits peuvent être intégrés à la conception électronique pour détecter et éliminer les transitions non souhaitées dans le signal du bouton.
La combinaison de plusieurs de ces techniques peut fournir une solution efficace pour réduire ou éliminer les rebonds sur les contacts électriques d'un bouton poussoir électromécanique, assurant un fonctionnement plus fiable dans les applications électroniques.
