Introdução aos Filtros EMI/RFI
Os filtros EMI/RFI são componentes essenciais no design e fabricação de dispositivos eletrônicos. Esses filtros são projetados para minimizar as interferências eletromagnéticas (EMI) e garantir a compatibilidade eletromagnética (EMC). Neste artigo, exploraremos em detalhes o que são os filtros EMI/EMC, como funcionam, suas aplicações e por que são cruciais na indústria eletrônica.
O que são os Filtros EMI/RFI?
Os filtros EMI/RFI são dispositivos que suprimem sinais de interferência eletromagnética indesejados que podem afetar o desempenho dos equipamentos eletrônicos. A EMI pode ser irradiada ou conduzida, e os filtros são projetados para reduzir ambos os tipos de interferências.
Tipos de Interferências Eletromagnéticas (EMI)
- EMI Irradiada: Interferência que se propaga pelo ar.
- EMI Conduzida: Interferência que se propaga por cabos e condutores.
- EMI de modo comum: EMI de alta frequência que flui na mesma direção através de um ou mais condutores.
- EMI de modo diferencial: EMI de baixa frequência que flui em direção oposta através de cabos adjacentes.
O que é EMC?
A EMC mede a habilidade de um dispositivo de operar corretamente em um ambiente compartilhado sem interferir no funcionamento de outros equipamentos nesse mesmo ambiente.
A compatibilidade eletromagnética de um dispositivo elétrico, eletrônico ou de RF tem dois aspectos principais:
A capacidade de operar corretamente na presença de radiação eletromagnética.
A capacidade de não emitir EMI que interfira com outros dispositivos próximos.
Embora os testes de EMC possam ser caros, eles são essenciais para garantir que um design funcione adequadamente sem causar interferências eletromagnéticas que afetem outros dispositivos.
Como Funcionam os Filtros EMI?
Os filtros EMI funcionam através do uso de componentes passivos, como capacitores, indutores e resistores, para bloquear ou atenuar sinais indesejados. O design típico de um filtro EMI/RFI inclui uma combinação desses componentes para criar um caminho de baixa impedância para os sinais desejados e um caminho de alta impedância para os sinais indesejados.
Componentes Chave em um Filtro EMI/RFI
- Capacitores: Usados para desviar os sinais de alta frequência para o terra.
- Indutores: Usados para bloquear os sinais de alta frequência.
- Resistores: Ajudam a dissipar a energia das interferências.
Aplicações dos Filtros EMI/RFI
Os filtros EMI/RFI são utilizados em uma ampla variedade de aplicações industriais e comerciais, incluindo:
- Eletrodomésticos: Garantem que os dispositivos domésticos não interfiram entre si.
- Equipamentos Médicos: Protegem equipamentos sensíveis contra interferências externas.
- Automotivo: Reduzem as interferências em sistemas de navegação e entretenimento.
- Telecomunicações: Mantêm a integridade dos sinais em equipamentos de comunicação.
Importância da Supressão de EMI/RFI
A supressão de EMI/RFI é crucial no design de dispositivos eletrônicos para garantir que funcionem corretamente sem interferir com outros dispositivos. Isso é particularmente importante em aplicações críticas, como equipamentos médicos, sistemas de comunicação e automação industrial.
Métodos de Supressão de RFI
Além dos métodos padrão de supressão de EMI, existem técnicas específicas para suprimir RFI:
- Blindagem: Uso de materiais condutores para bloquear sinais de radiofrequência indesejados.
- Filtros de Radiofrequência: Filtros projetados especificamente para bloquear ou atenuar sinais de RFI em certos intervalos de frequência.
- Design de Circuito: Design cuidadoso de circuitos eletrônicos para minimizar a emissão e a suscetibilidade a RFI.
Importância dos Filtros EMI/RFI no Design Eletrônico
A correta implementação de filtros EMI/RFI é crucial para cumprir as normas de compatibilidade eletromagnética e garantir o funcionamento adequado dos dispositivos eletrônicos. Sem esses filtros, os equipamentos podem apresentar falhas, perda de dados e outros problemas operacionais.
Normas e Regulamentações
Para garantir a compatibilidade eletromagnética, existem diversas normas internacionais que estabelecem os limites de emissão e imunidade que os dispositivos eletrônicos devem cumprir. Algumas das mais importantes são:
CISPR (Comité Internacional Especial de Perturbações por Rádio):
- CISPR 11: Aplicável a equipamentos industriais, científicos e médicos.
- CISPR 12: Aplicável a veículos e dispositivos motorizados.
- CISPR 22: Aplicável a equipamentos de tecnologia da informação.
FCC (Comissão Federal de Comunicações):
- FCC Parte 15: Regula as emissões de radiofrequência para dispositivos eletrônicos comerciais e industriais nos Estados Unidos.
IEC (Comissão Eletrotécnica Internacional):
- IEC 61000-3-2: Trata sobre as limitações das emissões de corrente harmônica.
- IEC 61000-3-3: Estabelece limites para as flutuações de tensão e o cintilamento nas redes de baixa tensão.
- IEC 61000-4-2: Norma de testes de imunidade para descargas eletrostáticas.
- IEC 61000-4-3: Norma de testes de imunidade para campos eletromagnéticos irradiados.
- IEC 61000-4-4: Norma de testes de imunidade para transientes elétricos rápidos.
EN (Normas Europeias):
- EN 55032: Regula as emissões de equipamentos multimídia.
- EN 55024: Estabelece os requisitos de imunidade para equipamentos de tecnologia da informação.
Como Escolher o Filtro EMI/RFI Adequado
A escolha do filtro EMI/RFI adequado depende de vários fatores, incluindo:
- Faixa de Frequência: Determinar as frequências de interferência que precisam ser filtradas.
- Impedância do Sistema: Compatibilidade com a impedância do circuito.
- Requisitos de Regulamentação: Cumprimento das normas específicas da indústria.
- Tipo de Montagem: Dependendo do design e das necessidades do sistema, pode-se escolher entre diferentes tipos de montagem:

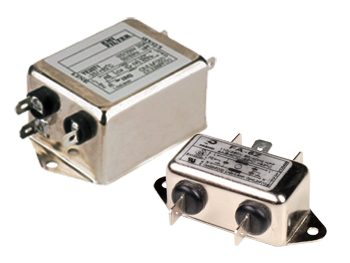

- Trilho DIN: Comum em instalações industriais, permite uma integração e manutenção fáceis.
- Montagem em Chassi: Adequado para equipamentos onde se requer uma fixação robusta e permanente.

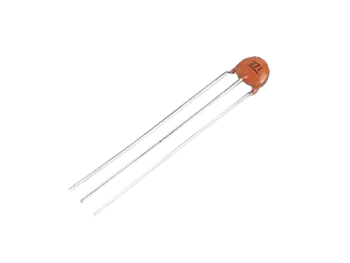

- Montagem em Circuito Impresso (PCB): Ideal para aplicações onde se necessita de uma integração compacta e direta na placa de circuito.
- Conexões Adicionais:

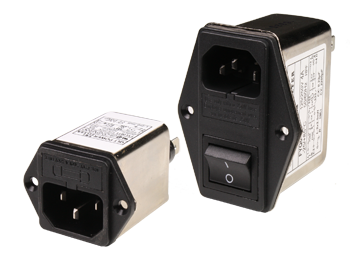

- Base IEC, Interruptor e Fusível: Alguns filtros incluem essas características para oferecer uma solução tudo-em-um que simplifica o design e melhora a segurança.
- Filtragem Monofásica ou Bifásica: Dependendo se o filtro deve atuar em uma única fase ou em ambas as fases da alimentação.
- Filtros Trifásicos: Utilizados em sistemas de potência e aplicações industriais que operam com corrente trifásica.
Conexões dos Filtros EMI/RFI
Os filtros EMI/RFI estão disponíveis com várias opções de conexões para se adaptarem a diferentes necessidades de instalação e design. As opções mais comuns são:

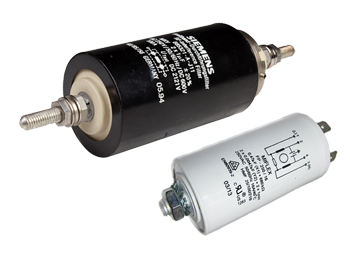

- Terminais de Parafuso: Oferecem uma conexão segura e robusta, ideal para aplicações industriais e de alta potência.
- Terminais Faston: Proporcionam uma conexão rápida e fácil, adequada para aplicações onde se requer uma manutenção simples.
- Terminais para Circuito Impresso (PCB): Permitem uma integração direta na placa de circuito, ideal para designs compactos e de alta densidade.
- Blocos de Terminais: Facilitam a conexão de múltiplos cabos e são comuns em instalações industriais e comerciais.
Uso de Filtros em Cascata
Para aumentar a inclinação de atenuação de um filtro, é possível conectar vários filtros EMI/RFI em cascata. Isso é feito conectando os filtros em série, de modo que cada filtro sucessivo reduza ainda mais as interferências que já foram atenuadas pelo filtro anterior. Dessa forma, pode-se obter uma atenuação mais eficaz em uma faixa mais ampla de frequências de interferência. Isso é especialmente útil em ambientes onde a interferência de radiofrequência é particularmente problemática, garantindo que os dispositivos possam operar sem problemas e sem causar interferências a outros equipamentos.
Vantagens de Usar Filtros em Cascata:
- Melhoria na Atenuação: Aumenta a capacidade de atenuar sinais indesejados em uma faixa de frequência mais ampla.
- Flexibilidade: Permite combinar filtros com diferentes características para se adaptarem a necessidades específicas.
- Redução de Interferências Residuais: Ao usar múltiplas etapas de filtragem, minimizam-se as interferências que podem passar por um único filtro.
Considerações ao Usar Filtros em Cascata:
- Impedância: É importante considerar a impedância de entrada e saída de cada filtro para evitar problemas de adaptação que poderiam reduzir a eficácia da filtragem.
- Espaço e Custo: Adicionar mais filtros aumenta o espaço necessário e o custo do sistema.
- Perdas de Inserção: Cada filtro introduz uma perda de inserção, que pode se acumular e afetar o desempenho global do sistema.
Conclusão
Os filtros EMI/RFI são componentes vitais no design de dispositivos eletrônicos modernos. Entender seu funcionamento e aplicação é essencial para engenheiros e designers que buscam garantir a compatibilidade eletromagnética e o desempenho ótimo de seus produtos. Ao escolher o filtro adequado, considerar o tipo de montagem, conexões e a possibilidade de usar filtros em cascata, podem-se evitar inúmeros problemas operacionais e cumprir as normas internacionais.
Perguntas Frequentes (FAQs)
- O que é a EMI? A EMI, ou interferência eletromagnética, é uma perturbação que afeta o funcionamento dos dispositivos eletrônicos devido a sinais eletromagnéticos indesejados.
- Qual é a diferença entre EMI irradiada e conduzida? A EMI irradiada se transmite pelo ar, enquanto a EMI conduzida se transmite por cabos e condutores.
- O que é uma RFI?
RFI, ou Interferência de Radiofrequência, é um tipo específico de interferência eletromagnética (EMI) que ocorre no espectro de radiofrequência. Enquanto a EMI pode se referir a qualquer interferência eletromagnética, a RFI se concentra especificamente nos sinais de radiofrequência, que estão na faixa de frequência de 3 kHz a 300 GHz.
- Por que os filtros EMI/RFI são importantes? São importantes porque ajudam a prevenir interferências que podem afetar o desempenho e a funcionalidade dos dispositivos eletrônicos, além de garantir o cumprimento das normas de compatibilidade eletromagnética.
- Como escolher um filtro EMI/RFI? A seleção é baseada em fatores como faixa de frequência da interferência, impedância do sistema, requisitos regulamentares, tipo de montagem e conexões adicionais necessárias para a aplicação específicA.
- Os filtros EMI/RFI podem ser colocados em cascata? Sim, os filtros EMI/EMC podem ser colocados em cascata para aumentar a inclinação de atenuação do filtro e melhorar a capacidade de atenuar sinais indesejados em uma faixa de frequência mais ampla. É importante considerar a impedância e a perda de inserção ao fazer isso.
- Quais são as opções de conexão mais comuns para filtros EMI/RFI? As opções de conexão mais comuns incluem terminais de parafuso, terminais Faston, terminais PCB e blocos de terminais.
-
Diferenças entre EMI e RFI
Embora EMI e RFI sejam termos frequentemente usados de forma intercambiável, existem algumas diferenças sutis:
-
Faixa de Frequência:
-
EMI: Inclui todas as interferências eletromagnéticas, abrangendo uma ampla faixa de frequências, desde o espectro de baixa frequência até a alta frequência.
-
RFI: É uma subcategoria de EMI e se refere especificamente a interferências dentro do espectro de radiofrequência.
-
Origem da Interferência:
-
EMI: Pode se originar de várias fontes, incluindo emissões naturais (como tempestades) e emissões artificiais (como motores elétricos, fontes de alimentação, etc.).
-
RFI: Geralmente se origina de dispositivos que operam na faixa de radiofrequência, como transmissores de rádio, televisores, micro-ondas e outros dispositivos sem fio.
-
Manifestações:
-
EMI: Pode se manifestar de muitas maneiras diferentes, incluindo interferências em dispositivos eletrônicos, distorção de sinais e mau funcionamento de equipamentos.
-
RFI: Geralmente se manifesta como ruído indesejado em sistemas de comunicação de radiofrequência, como estática em rádios AM/FM, interferências em transmissões de televisão e problemas em dispositivos sem fio.
Esperamos que este guia tenha fornecido a você uma compreensão clara dos filtros EMI/RFI e sua importância na indústria eletrônica. Para mais informações ou para obter o filtro adequado às suas necessidades, não hesite em contactar-nos.
